SiC碳化硅是由碳元素和硅元素組成的一種化合物半導體材料，是制作高溫、高頻、大功率、高壓器件的理想材料之一。
相比傳統的硅材 料(Si)，碳化硅(SiC)的禁帶寬度是硅的3倍;導熱率為硅的4-5倍;擊穿電壓為硅的8-10倍;電子飽和漂移速率為硅的2-3倍。碳化硅原材料核心優勢體現在:
1) 耐高壓特性:更低的阻抗、禁帶寬度更寬，能承受更大的電流和電壓，帶來更小尺寸的產品設計和更高 的效率;
2) 耐高頻特性:SiC器件在關斷過程中不存在電流拖尾現象，能有效提高元件的開關速度(大約是Si的3-10倍)，適用于更高頻率和更快的開關速度;
3) 耐高溫特性:SiC相較硅擁有更高的熱導率，能在更高溫度下工作。
知明碳化硅晶錠
從工藝流程上看;SiC粉經過長晶、加工、切割、研磨、拋光、清洗環節最終形成襯底。
襯底經過外延生長得到外延片。
外延片經過光刻、刻蝕、離子注入、沉積等步驟制造成器件。
將晶圓切割成die，經過封裝得到器件，器件組合在一起放入特殊外殼中組裝成模組。
產業鏈包括上游是襯底和外延、中游是器件和模塊制造，下游是終端應用。
碳化硅制成的功率器件根據電學性能差異分成兩類。
廣泛應用于新能源汽車、光伏發電、軌道交通、5G通訊等領域。

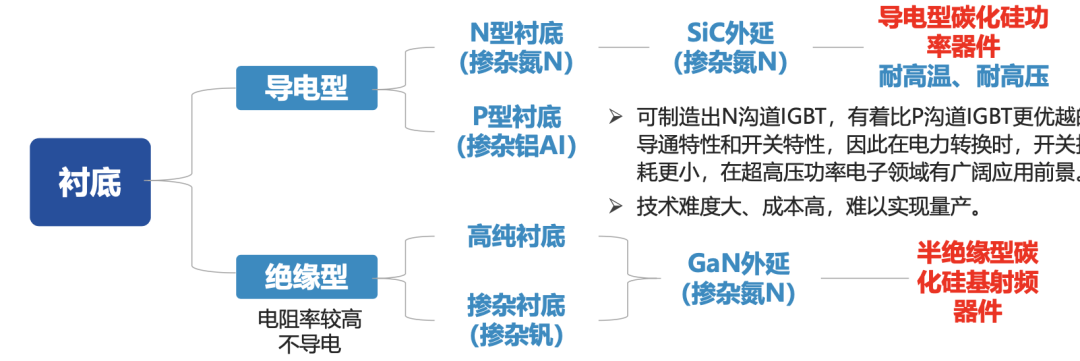

按照電學性能的不同，碳化硅材料制成的器件分為導電型碳化硅功率器件和半絕緣型碳化硅器件，兩種類型碳化硅器件的終端應用領域不同。
導電型碳化硅功率器件主要是通過在導電型襯底上生長碳化硅外延層，得到碳化硅外延片后進一步加工制成。
品種包括造肖特基二極管、 MOSFET、IGBT等，主要用于電動汽車、光伏發電、軌道交通、數據中心、充電等基礎建設。
半絕緣型碳化硅基射頻器件是通過在半絕緣型碳化硅襯底上生長氮化鎵外延層，制得碳化硅基氮化鎵外延片后進一步制成，
包括HEMT等 氮化鎵射頻器件，主要用于5G通信、車載通信、國防應用、數據傳輸、航空航天。
針對不同應用領域的需求，知明科技計劃開發一系列具有針對性的碳化硅襯底材料產品。
從基礎的6英寸、8英寸襯底，到未來可能的更大尺寸襯底，以及針對不同摻雜濃度、不同晶體取向的定制化產品，我們力求實現產品線的全面覆蓋，滿足不同客戶的特定需求。

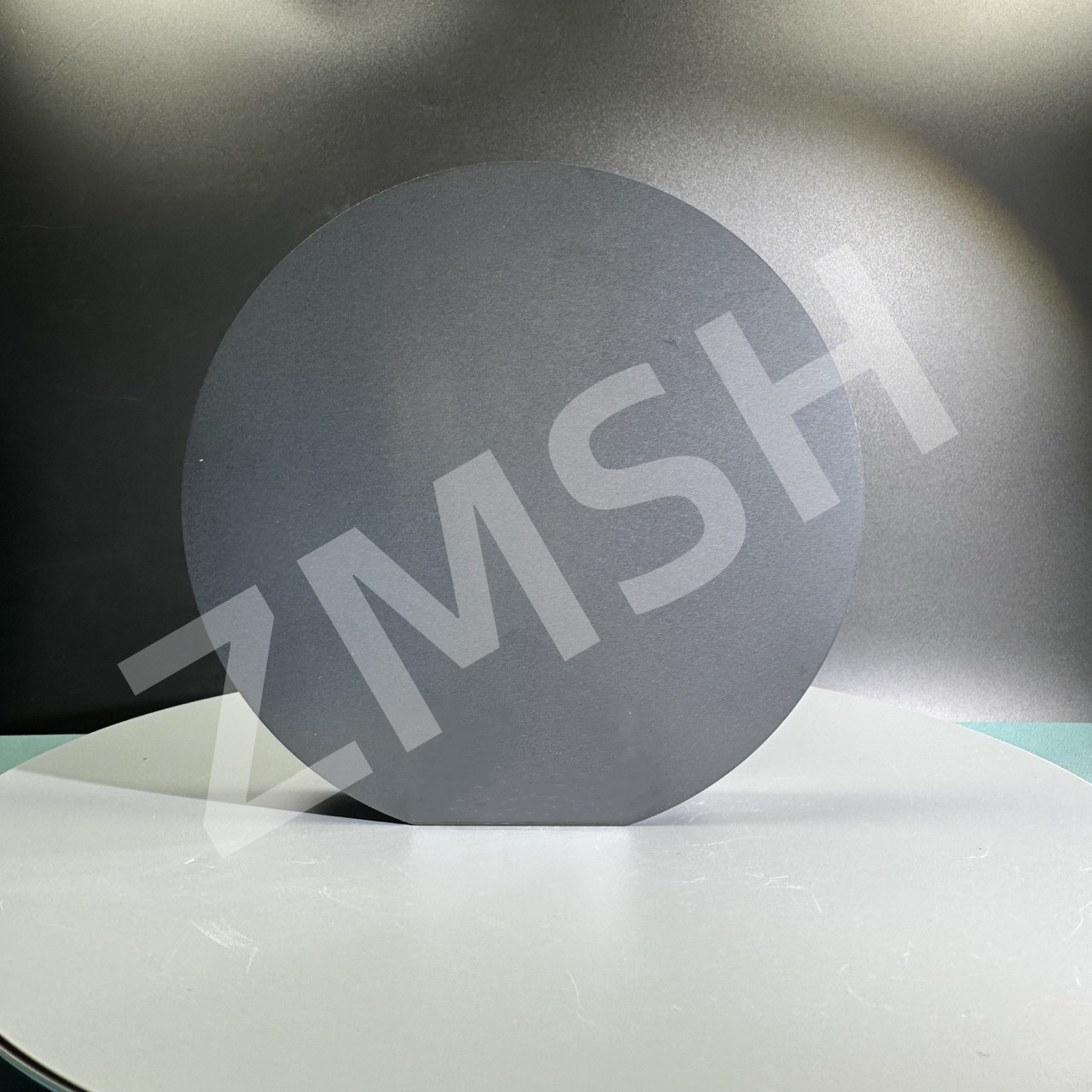

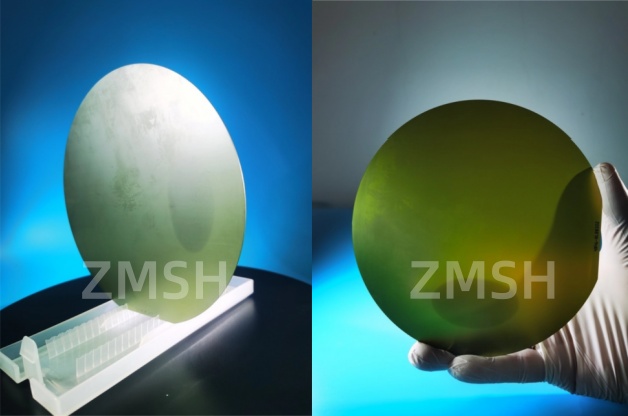

知明6寸碳化硅襯底 4H-N型
在快速發展的半導體材料行業中，知明科技立志成為碳化硅（SiC）襯底材料領域的領航者。
我們深知，隨著新能源汽車、5G通訊、高效能源轉換系統等新興產業的蓬勃興起，對高性能、高可靠性半導體材料的需求日益增長。
因此，我們專注于碳化硅襯底材料的研發、生產與銷售，致力于滿足市場對更高效率、更高功率密度及更高工作溫度半導體器件的迫切需求。我們期望與全球范圍內的科研機構、上下游企業建立緊密的合作關系，共同推進碳化硅襯底材料技術的發展與應用。通過參加國際展會、建立海外銷售網絡等方式，加速產品國際化進程，成為全球客戶信賴的合作伙伴。

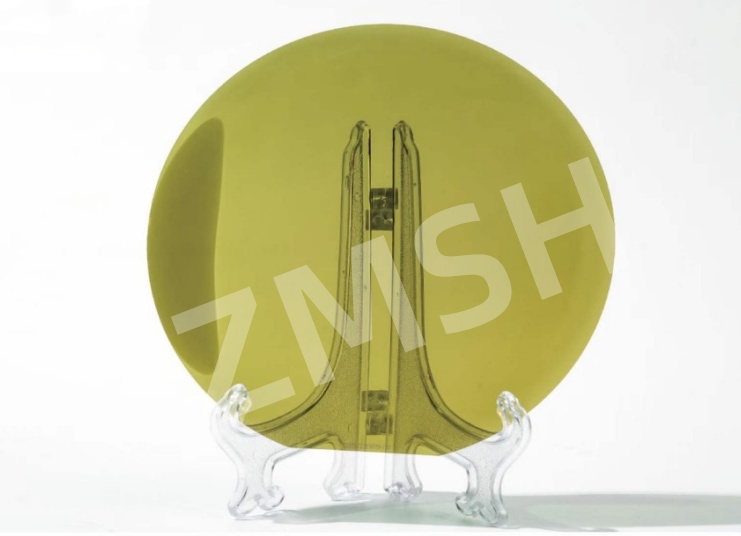

知明碳化硅籽晶 4H
