半導體

半導體

  • 4H-N/6H-N,4H/6H-P,SEMI,HPSI,3C 碳化硅襯底

    知明科技專注于碳化硅襯底材料研發、生產和銷售的高科技企業。自成立以來，公司始終致力于推動半導體材料技術的創新與發展，為全球客戶提供高品質的碳化硅襯底產品。

    SiC碳化硅襯底在半導體中的應用途徑多種多樣，不僅涵蓋了功率半導體器件、射頻器件等傳統領域，還拓展到了光電子器件、智能電網、新能源汽車等新興領域。隨著技術的不斷進步和市場的持續擴大，SiC碳化硅襯底的應用前景將更加廣闊。

知明專業生產：供應 4H-N/6H-N,4H/6H-P,SEMI,HPSI,3C 碳化硅襯底材料

知明核心產品之一的4H-N型碳化硅襯底，該產品具有優異的電學性能和高純度，廣泛應用于電力電子、射頻通信、光電子等領域。4H-N型碳化硅襯底采用先進的生產工藝，包括原料制備、晶體生長、切割加工等關鍵步驟，確保產品具有高度的均勻性和穩定性。



知明碳化硅襯底生產

原料制備:

在半導體材料的生產過程中，原料的純度是至關重要的。
為了確保最終產品的質量和性能，我們精選高純度的原料作為起始點。
這些原料通常來源于經過嚴格篩選和提純的礦物或化合物，以確保其化學成分的純凈和穩定。
在原料制備階段，我們采用一系列嚴格的化學處理步驟來進一步提純這些原料。
這些步驟可能包括溶解、沉淀、過濾、洗滌和干燥等，旨在去除任何可能存在的雜質和污染物。

晶體生長：

晶體生長是半導體材料生產中的核心環節之一。
我們采用國際領先水平的晶體生長技術，通過精確控制生長環境參數，如溫度、壓力、氣氛和溶液濃度等，來確保晶體生長過程中的低缺陷率和高結晶質量。
在晶體生長過程中，我們利用先進的生長設備和工藝，如提拉法、坩堝下降法或氣相外延法等，來引導和控制晶體的生長。
這些設備和工藝能夠精確地控制晶體的生長速率、形狀和尺寸，以及晶體的內部結構和缺陷分布。


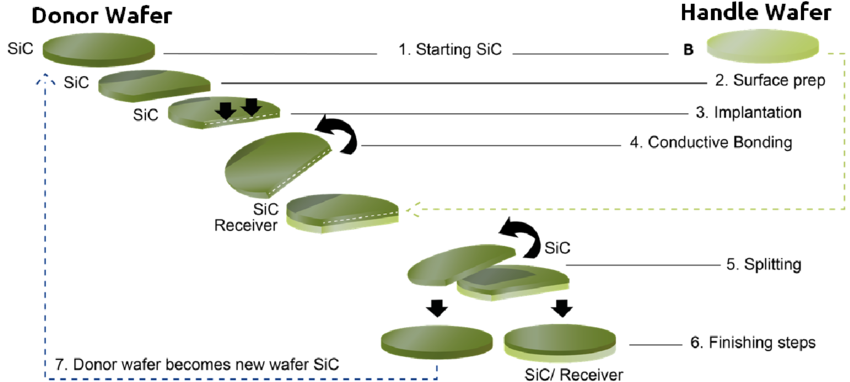

切割加工：

我們采用高精度切割和加工設備來對晶體進行精細加工。
這些設備通常配備有先進的控制系統和傳感器，能夠精確地控制切割和加工過程中的各種參數，如切割速度、進給量和切削深度等。
通過精確控制這些參數，我們能夠確保每一塊襯底都符合客戶要求的尺寸和表面平整度。
在切割加工過程中，我們還采用了一系列先進的工藝和技術來確保產品的質量和性能。
例如，我們可能采用化學機械拋光（CMP）技術來對襯底表面進行精細拋光，以去除任何可能存在的劃痕、污染和缺陷。此外，我們還可能采用離子注入或激光刻蝕等技術來對襯底進行微加工或圖案化處理，以滿足客戶的特殊需求。



知明碳化硅襯底參數


規格參數Property 2 inch 3inch 4inch 6inch 8inch
類型
Type
4H-N/HPSI/4H-SEMI,
6H-N/6H-SEMI;		 4H-N/HPSI/4H-SEMI 4H-N/HPSI/4H-SEMI 4H-N/HPSI/4H-SEMI 4H-N/HPSI/4H-SEMI
直徑
Diameter		 50.8 ± 0.3 mm 76.2±0.3mm 100±0.3mm 150±0.3mm 200 ± 0.3 mm

厚度Thickness

 		 330 ± 25 um 350 ±25 um 350 ±25 um 350 ±25 um 350 ±25 um
350±25um； 500±25um 500±25um 500±25um 500±25um
or customized or customized or customized or customized or customized
粗糙度Roughness Ra ≤ 0.2nm Ra ≤ 0.2nm Ra ≤ 0.2nm Ra ≤ 0.2nm Ra ≤ 0.2nm
翹曲度
Warp		 ≤ 30um ≤ 30um ≤ 30um ≤ 30um ≤45um
總厚度偏差TTV ≤ 10um ≤ 10um ≤ 10um ≤ 10um ≤ 10um
表面質Scratch/Dig CMP/MP
MPD <1ea/cm-2 <1ea/cm-2 <1ea/cm-2 <1ea/cm-2 <1ea/cm-2
形狀
Shape		 圓形, 帶定位邊
Round, Flat 16mm；OF length 22mm ;  OF Length 30/32.5mm;  OF Length47.5mm; NOTCH; NOTCH;
倒邊
Bevel		 45°, SEMI Spec; C Shape
級別
Grade		 Production grade for MOS&SBD; Research grade ; Dummy grade ,Seed wafer Grade
備注
Remarks		 直徑，厚度,晶向，可定制
Diameter, Thickness, Orientation, specifications above can be customized upon your request



知明碳化硅襯底供應

知明專注于高端碳化硅（SiC）襯底材料的研發與生產，能夠穩定供應多種類型的碳化硅襯底，以滿足不同客戶群體的多樣化需求。
我們的產品線涵蓋了4H-N型、6H-N型、4H/6H-P型、SEMI標準型、HPSI（高純度單晶襯底）以及3C（立方碳化硅）等多種碳化硅襯底材料。
知明能夠穩定供應多種類型的碳化硅襯底材料，以優質的產品和服務滿足客戶的多樣化需求。我們期待與各界合作伙伴攜手共進，共同推動碳化硅材料產業的發展。

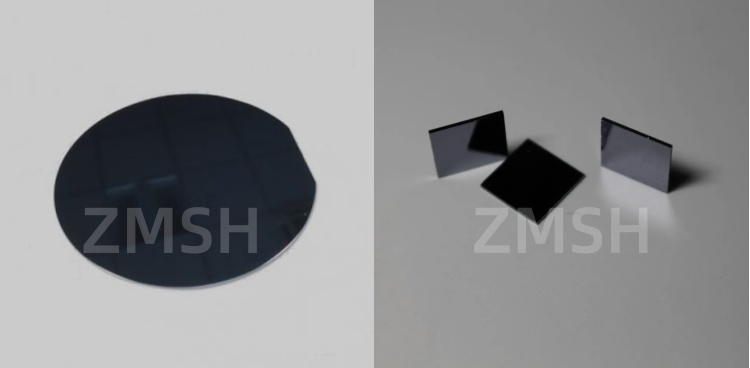

知明碳化硅襯底 4H/6H-N型

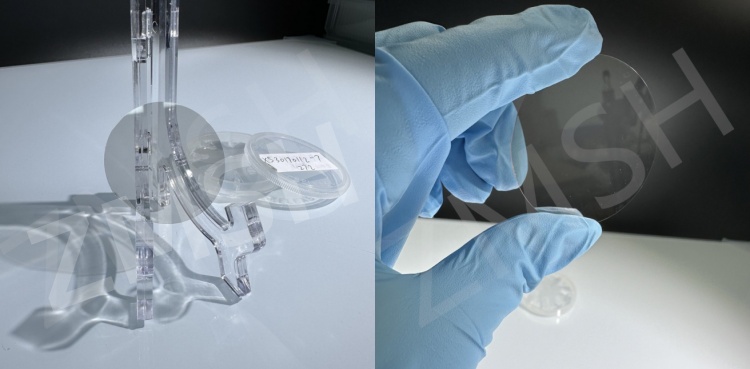

知明碳化硅襯底 4H/6H-P型

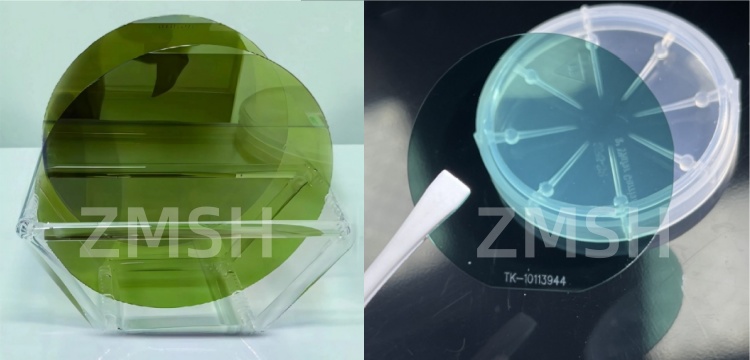

知明碳化硅襯底 SEMI型

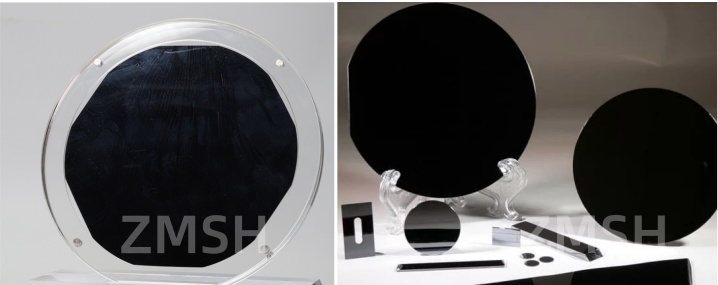

知明碳化硅襯底 3C型




市場與應用


知明科技的4H-N型碳化硅襯底產品已獲得國內外眾多客戶的認可，廣泛應用于以下領域：



電力電子：
用于制造高效率、高功率的電力電子器件，如IGBT、MOSFET等，顯著提升電力系統的能效和可靠性。



射頻通信：
在5G通信、雷達等射頻器件中發揮重要作用，滿足高頻、高功率的應用需求。



光電子：
應用于LED、激光器等光電子器件，提高發光效率和器件壽命。







知明優勢


  • 技術創新：知明科技持續加大研發投入，與多所高校和科研機構合作，不斷突破技術瓶頸，推動產品性能的提升。
  • 品質保障：建立完善的質量管理體系，從原料采購到生產加工，每一個環節都嚴格把控產品質量。
  • 客戶服務：以客戶需求為導向，提供定制化產品和服務，快速響應客戶反饋，為客戶提供全方位的支持。






知明愿景


隨著新能源汽車、可再生能源、5G通信等新興產業的快速發展，對高性能碳化硅襯底材料的需求將持續增長。知明將繼續秉持創新精神，加大技術研發投入，不斷提升產品性能和生產效率，為全球客戶提供更優質的產品和服務，助力半導體產業的蓬勃發展。
