激光加工技術的效能提升高度依賴光學系統的精準聚焦能力，但傳統透鏡在強激光輻照下因熱積累導致的性能退化問題長期制約其應用。針對這一挑戰，西湖大學仇旻團隊開發的??4H-SiC超透鏡??通過材料與結構協同創新，實現了熱穩定性與光學性能的突破性平衡，為高功率激光系統提供了革新性解決方案。



??熱失控：傳統透鏡的致命缺陷?
?

在精密激光加工場景中，物鏡需長期承受數千瓦級激光能量輸入。傳統螢石或合成石英透鏡因熱導率不足（<10 W/m·K），導致局部溫升引發材料形變，進而造成焦點漂移（典型值>200 μm）和光學像差惡化。以商用Mitutoyo物鏡為例，在15 W、1030 nm激光連續輻照1小時后，其溫度驟升54℃，焦平面偏移達213 μm，最終因熱應力熔融而失效。盡管水冷系統可部分緩解問題，但其體積龐大（>500 cm³）、能耗高（冷卻功耗占比超30%），且引入振動干擾，嚴重限制了設備集成度與可靠性。



超表面技術：熱管理新范式?
?

超表面通過亞波長尺度人工結構調控光場相位與振幅，為熱管理提供了新思路?，F(xiàn)有方案分為兩類：


4H-SiC超透鏡：熱-光協同優化
??

本研究提出的4H-SiC超透鏡通過三大創新突破熱管理瓶頸：


性能驗證：熱穩定性量化對比?
?

在極端工況測試中（15 W、1030 nm激光連續輻照1小時）：

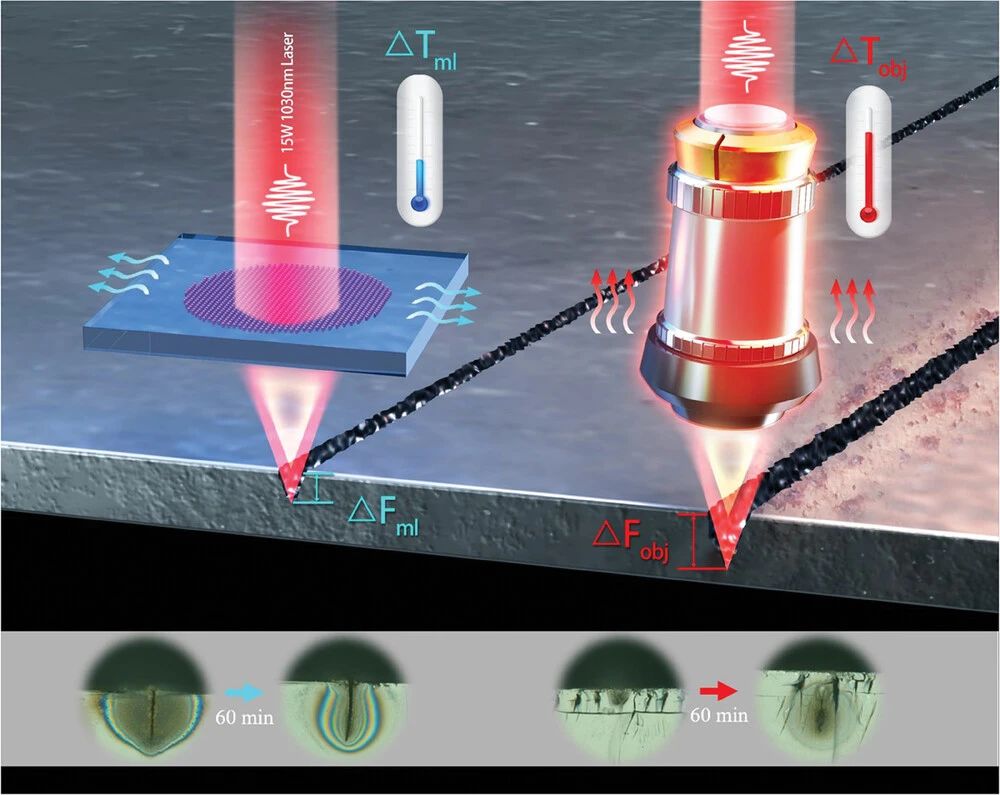

圖1| 4H-SiC 金屬膜（左）和傳統物鏡（右）的熱漂移效應示意圖。使用 15 W 1030 nm 激光切割 4H-SiC 基底的截面圖，比較 60 分鐘操作前后的切割性能。

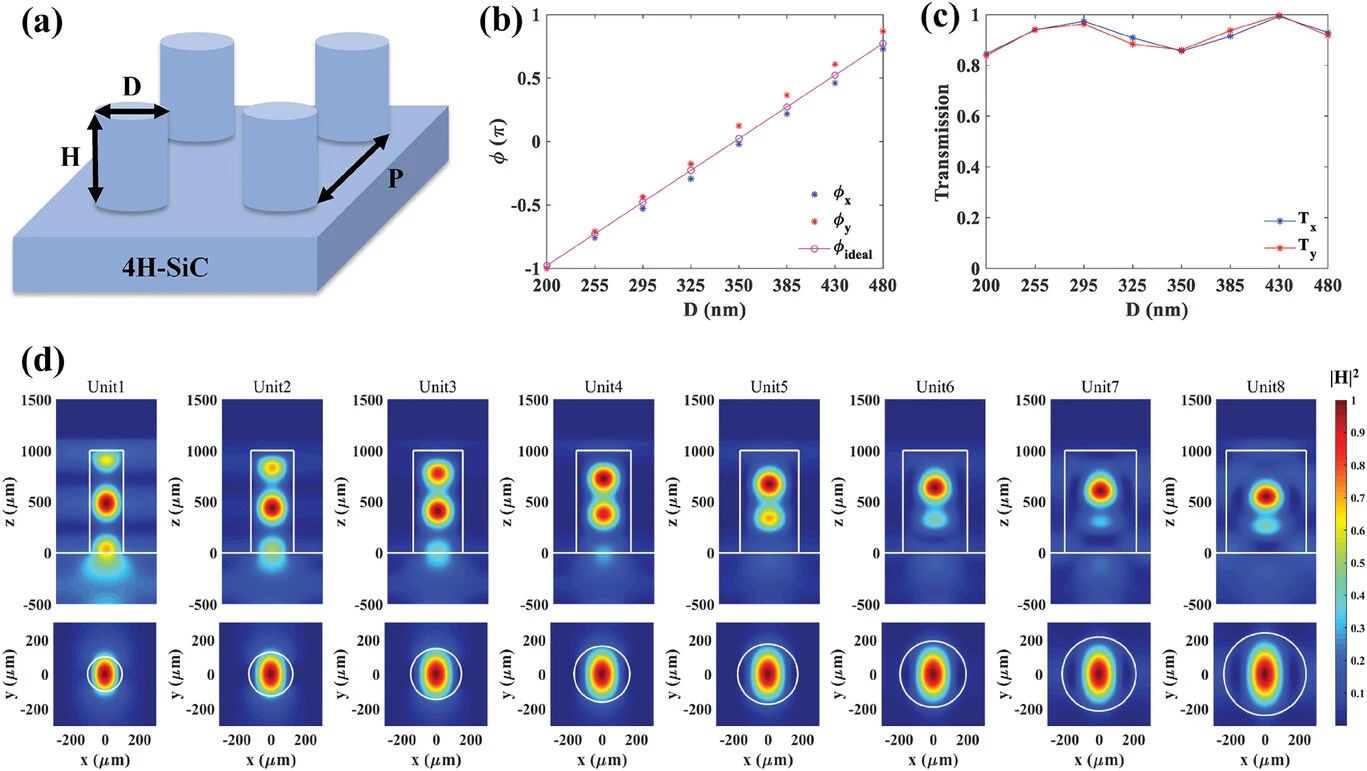

圖2| 4H-SiC 超表面單元的光學響應。 a) 以 4H-SiC 為基底單片制作的超透鏡示意圖。D 和 H 分別為納米柱的直徑和高度。b) 所選超構單元在 x 偏振（藍色星號）和 y 偏振（紅色星號）情況下對 1064 納米波長的相位調制。帶圓圈的直線代表目標相位。所選直徑分別為 200、255、285、310、340、370、410 和 465 nm。 c) 所選超構單元在 1064 nm 波長下的透射率。剖面圖顯示了所選八個單元的波導-類比行為。

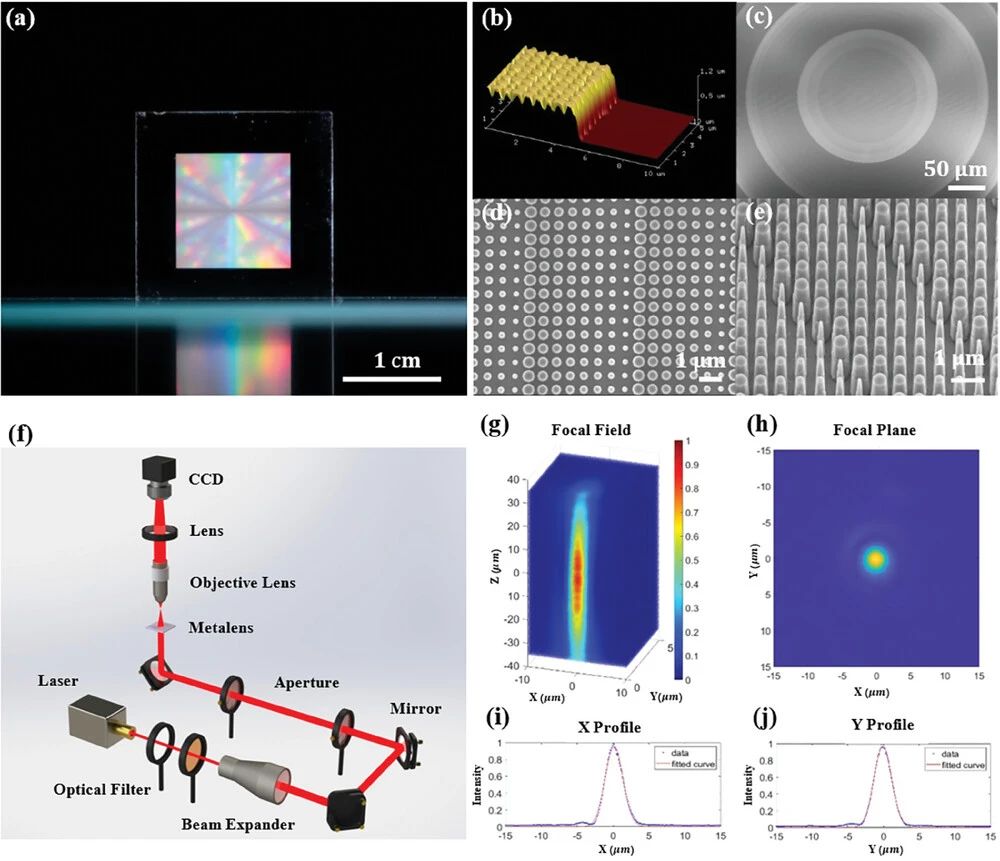

圖3| 超透鏡的形態和光學特征。a) 在單片 4H-SiC 襯底上制作的 1.15 × 1.15 平方厘米超透鏡的照片。 b) 制作的超透鏡的原子力顯微鏡圖像。 c,d) 超透鏡的俯視掃描電子顯微鏡（SEM）圖像。e) 超透鏡的 45° 斜視SEM圖像。 f) 光學測量裝置示意圖。 g) 使用 1030 納米激光測量 1 厘米（±35 微米）處設計焦斑周圍的焦斑強度分布。焦斑直徑為 4 微米。 i,j) 分別沿 Y = 0 和 X = 0 線的焦平面歸一化強度剖面圖。藍點為測量數據，紅線為擬合結果。

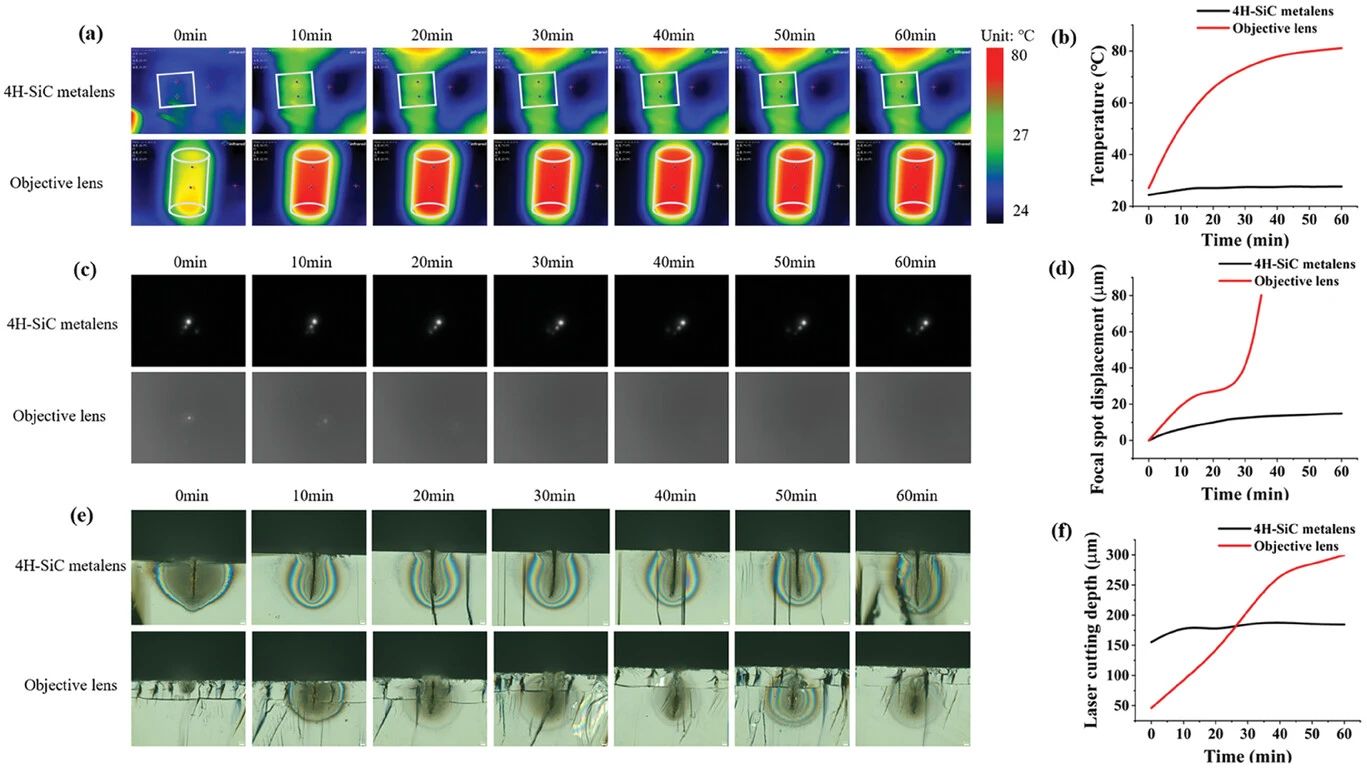

圖4| 4H-SiC 超透鏡的激光誘導熱漂移測試。a) 15 W 1030 nm 激光照射 4H-SiC 金屬片和物鏡 60 分鐘后的熱圖像。b) 測得的溫度變化對比。 c) 沿激光照射焦平面的 CCD 圖像。 d) 焦平面的位移變化對比。 e) 使用 15 W 1030 nm 激光 60 分鐘對 4H-SiC 基材進行激光切割的橫截面圖像。f) 激光切割深度變化比較。

產業化路徑與前景?
?

當前技術瓶頸在于：

團隊已成功將工藝遷移至6英寸晶圓產線，良率提升至75%，并聯合企業開發出適配光纖激光器的模塊化超透鏡組件（尺寸<3×3 cm³）。未來可拓展至紫外波段（200-400 nm）超透鏡，應用于半導體光刻與量子點制造。

結語?
?

4H-SiC超透鏡通過材料本征優勢與超表面設計的協同創新，首次在單器件層面同時實現高聚焦效率（>96%）與抗熱失配能力（ΔT<5℃），為高功率激光精密加工、空間遙感、深紫外光刻等場景提供了顛覆性解決方案。這一突破標志著光子器件從“功能主導”向“熱-光-機協同優化”的范式轉變，有望重塑激光技術領域的技術路線圖。

4H-SiC超透鏡憑借其??無與倫比的熱穩定性??與??衍射極限聚焦能力??，為高功率激光加工、精密制造等領域提供了革新性解決方案。上海知明鑫不僅提供從設計優化到晶圓級量產的全流程技術支持，更針對客戶場景定制抗熱漂移方案，配套高可靠性封裝服務（如真空隔振、智能溫控），確保器件在極端工況下的長效穩定運行。未來，我們將持續拓展其在AR光波導、量子通信等新興領域的應用，以“材料+工藝+服務”三位一體的創新模式，助力客戶突破技術瓶頸，定義行業新標準。

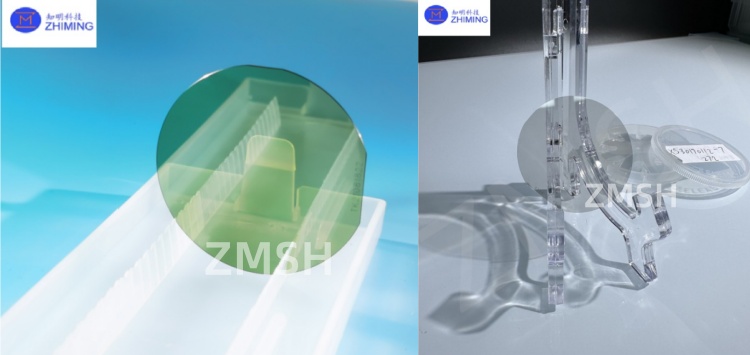

以下產品為知明SiC襯底 4H類型：

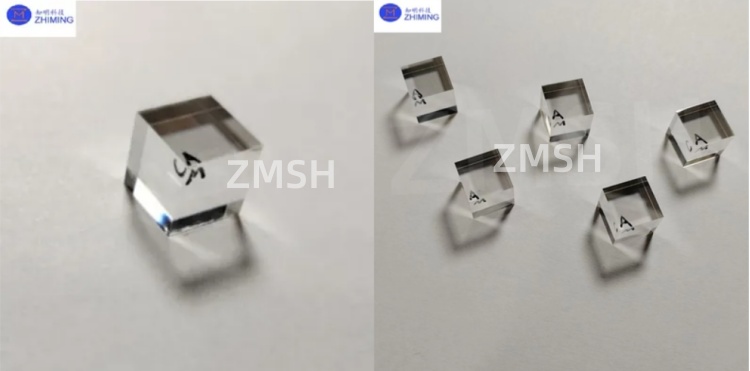

以下產品為知明SiC 透鏡：



如需定制或加工4H-SiC 透鏡的相關服務，上海知明鑫將提供從設計到量產的全流程技術支持與高效生產服務。
