自20世紀80年代以來，電子元器件的集成度以每年1.5倍以上的速度持續增長。隨著集成電路集成度的不斷提高，芯片工作過程中產生的熱量急劇增加。如果不能及時散熱，將導致元器件熱失效并顯著縮短使用壽命。因此，開發具有優異導熱性能的新型電子封裝材料成為當務之急。



金剛石/銅復合材料




01 金剛石與銅的完美結合


傳統電子封裝材料主要包括三大類：陶瓷材料（如BeO、AlN）、塑料材料以及金屬材料（Cu、Ag、Al等）及其合金。這些材料各有優劣：陶瓷材料熱膨脹系數匹配性好但加工困難；塑料材料成本低但導熱性能差；金屬材料導熱性好但熱膨脹系數過高。這些局限性促使研究人員尋求更優的解決方案。

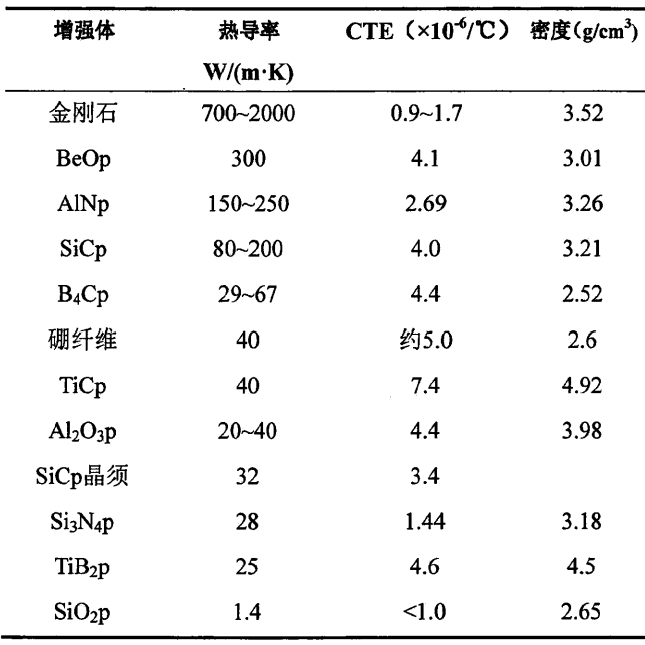

各種增強體性能指標




金剛石作為自然界已知最堅硬的材料（莫氏硬度10），同時具備極高的導熱系數（200-2200W/(m·K)）。銅作為傳統導熱材料，不僅導熱性能優異（401W/(m·K)），而且價格相對低廉。將二者的優勢相結合，金剛石/銅復合材料應運而生，被視為最具發展?jié)摿Φ母邔?dǎo)熱電子封裝材料。

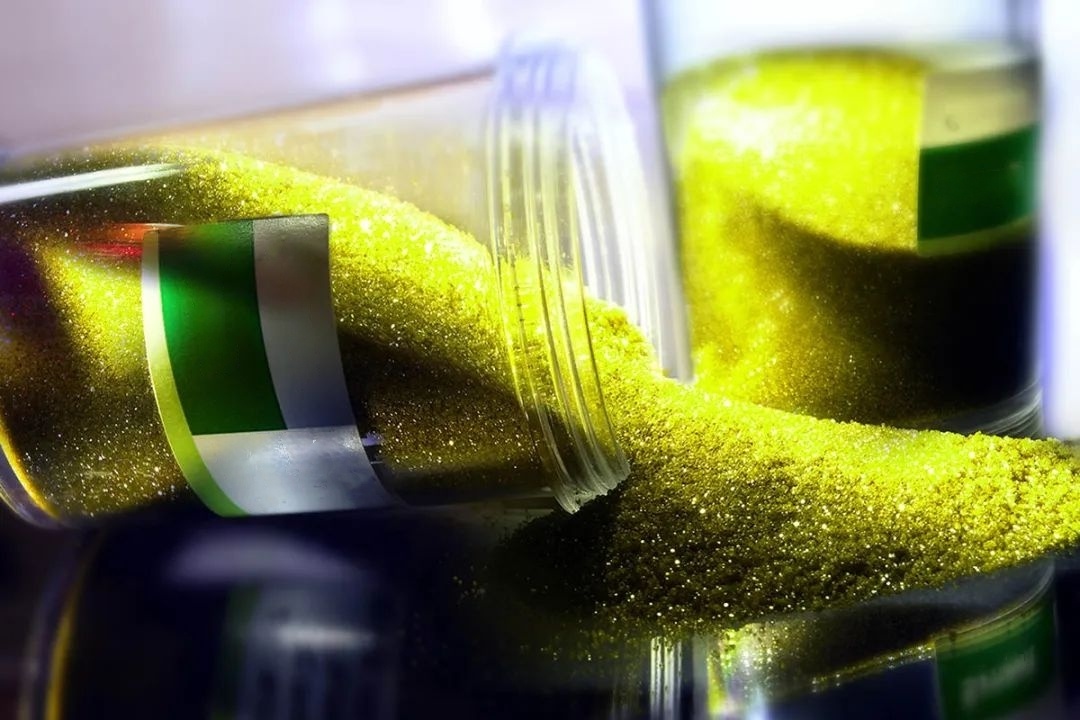

金剛石微粉




02 關鍵制備工藝詳解


目前金剛石/銅復合材料的主要制備方法包括：


（1）粉末冶金法

該方法通過將金剛石顆粒與銅粉均勻混合，經壓制成型后燒結而成。雖然工藝簡單、成本較低，但存在致密度不高、組織不均勻等問題。

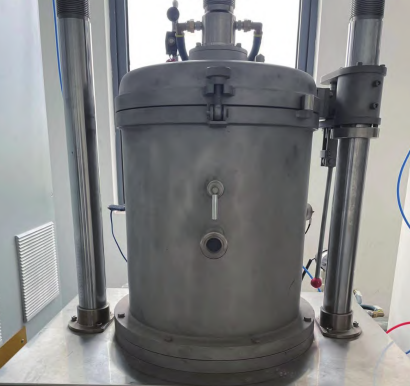

燒結設備




（2）高溫高壓法

利用六面頂壓機提供的高溫高壓環境，使銅處于熔融狀態并充分填充金剛石網格結構。該方法制品性能優異，但對設備要求極高，難以實現規?；a(chǎn)。

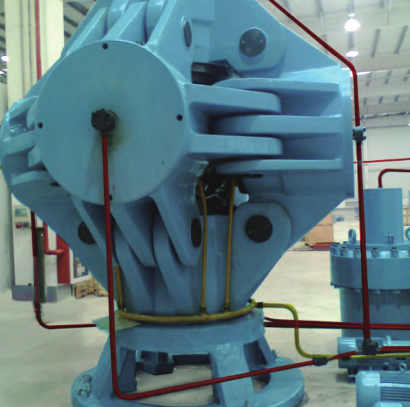

六面頂壓機




（3）熔體浸滲法

分為壓力浸滲和無壓浸滲兩種方式。通過熔融銅滲入金剛石顆粒間隙，可獲得熱導率超過446W/(m·K)的高性能復合材料。

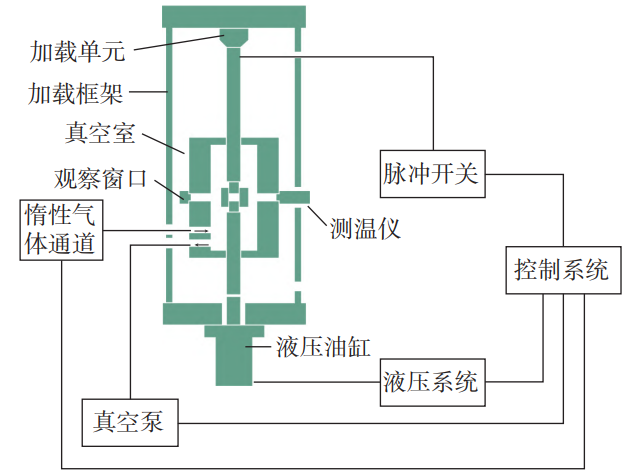

（4）放電等離子燒結法（SPS）

采用脈沖電流快速加熱，同時施加壓力實現快速燒結。該方法效率高，但對金剛石體積分?jǐn)?shù)有嚴格要求。



（5）冷噴涂法

通過金屬熔融霧化后噴射沉積制備復合材料。該技術尚處于研究階段，在表面控制和導熱性能方面仍需突破。

03 界面改性的重要性


要實現復合材料的最佳性能，界面改性至關重要。目前主要采用兩種方法：


（1）金剛石表面改性

通過在金剛石表面鍍覆Mo、Ti、W、Cr等活性元素，形成碳化物過渡層，顯著改善界面結合狀態。


（2）銅基體合金化

在銅基體中添加適量活性元素，既能降低潤濕角，又能在界面形成強化相，有效提升導熱性能。

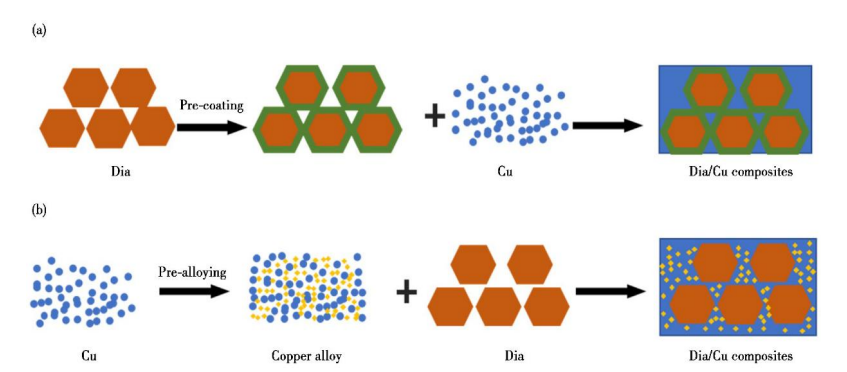

改性示意圖：(a)金剛石表面直接鍍覆；(b)基體合金化



04 發展前景展望


隨著電子器件功率密度的持續提升，傳統封裝材料已難以滿足散熱需求。金剛石/銅復合材料憑借其超高導熱性和可調控的熱膨脹系數，展現出巨大的應用潛力。未來研究將重點解決制備工藝優化、成本控制和性能提升等關鍵問題，推動該材料在電子封裝領域的廣泛應用。


結語


上海知明科技是國內領先的金剛石/銅復合材料研發制造商，專注于為高端電子封裝領域提供創新的熱管理解決方案。公司擁有完整的金剛石/銅復合材料產品體系，可提供從基礎材料到精密加工的全流程服務。我們采用國際先進的熔滲工藝和表面改性技術，確保復合材料具有優異的熱導性能（450-600W/(m·K)）和可調控的熱膨脹系數（4.5-8.5×10??/K），能夠滿足不同應用場景的散熱需求。

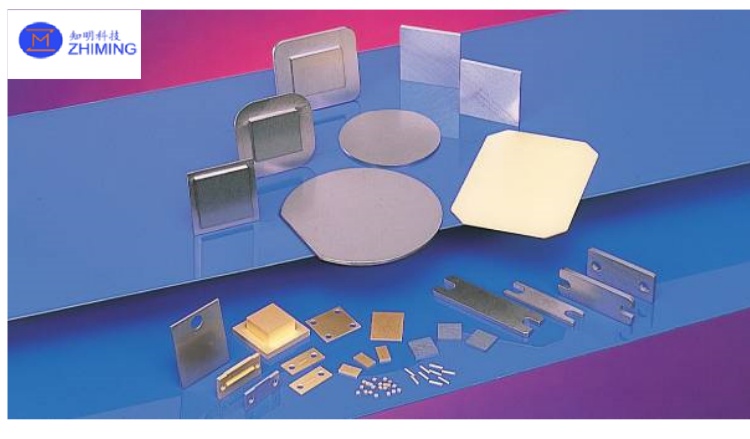

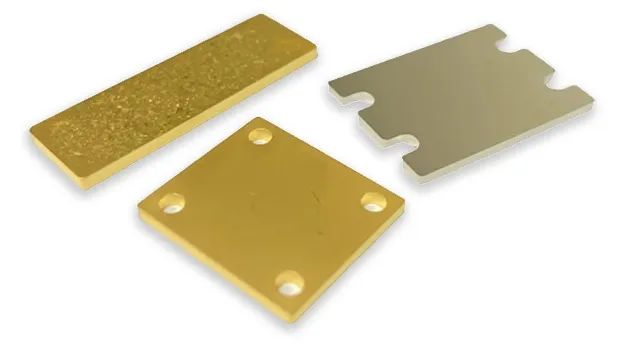

知明 金剛石銅復合材料

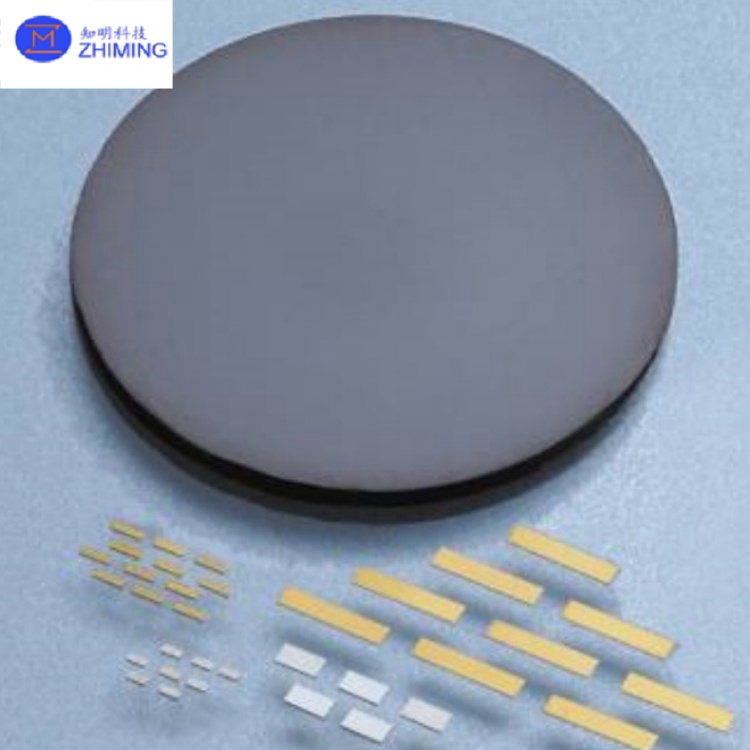

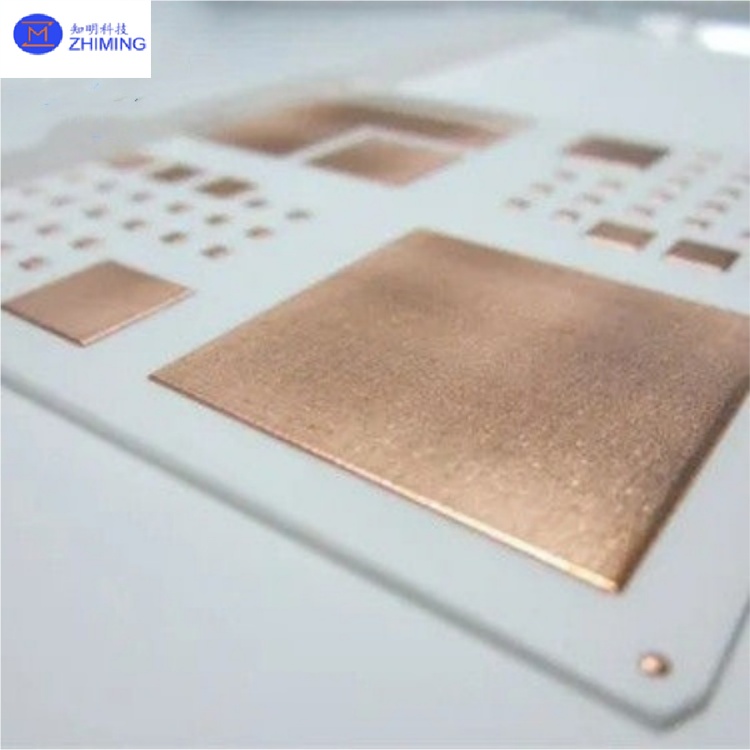

知明 金剛石覆銅板復合材料




在產品供應方面，上海知明科技可提供厚度0.5-10mm、最大尺寸達500×500mm的標準規格金剛石/銅復合材料，同時支持客戶特殊尺寸和性能要求的定制開發。公司配備高精度加工設備，可提供包括精密切割（公差±0.05mm）、表面拋光（Ra≤0.1μm）、鍍膜處理（Ni/Au等）以及特殊形狀加工在內的全套加工服務。針對不同應用需求，我們開發了金剛石含量30%-70%的多規格產品系列，包括單晶/多晶金剛石復合材料，以及可激光加工型號、高絕緣型號等特殊功能型產品。
