在寬禁帶半導體材料領域，碳化硅（SiC）晶體的質量直接影響著功率器件的性能表現。為實現高品質SiC晶體的制備，必須建立完善的缺陷評估體系，這涉及籽晶篩選、生長工藝優化以及外延缺陷控制等多個關鍵環節。目前，SiC晶體缺陷檢測技術已形成破壞性和非破壞性兩大技術路線，各自具有獨特的應用優勢和技術特點。



一、破壞性檢測技術體系


1. 化學腐蝕分析法

該方法利用高溫熔融堿溶液對晶片表面進行選擇性腐蝕，通過不同形貌的腐蝕坑來識別位錯類型。研究表明，Si面典型腐蝕坑可分為三類：近圓形（對應螺位錯TEDs）、規則六邊形（對應刃位錯TSDs）以及特征貝殼形（對應基平面位錯BPDs）?，F(xiàn)代檢測設備如三維激光共聚焦顯微鏡、數字圖像處理系統等，能夠?qū)崿F(xiàn)腐蝕坑的自動化統計和三維重構，顯著提高了位錯密度測量的準確性和效率。


TSDs、TEDs、BPDs的腐蝕坑形貌圖

2. 透射電子顯微技術

TEM技術憑借其納米級分辨率優勢，可直觀呈現晶體內部的微觀缺陷結構。特別在異質界面分析方面，TEM能清晰觀測到位錯線的延伸、增殖等動態行為，為理解晶體生長過程中的缺陷演化機制提供了直接證據。該技術對BPDs向TEDs的轉化、堆垛層錯（SFs）的形成等關鍵過程具有獨特的解析能力。

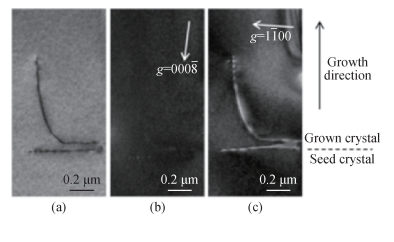

不同衍射矢量下,籽晶和生長晶體界面處位錯的 TEM

二、非破壞性檢測技術進展


1. 光譜分析技術

陰極熒光（CL）和光致發光（PL）技術通過檢測缺陷相關的特征發光譜線實現無損檢測。CL技術因其寬光譜探測范圍（200-1600nm），特別適合寬帶隙材料的缺陷分析。最新研究表明，通過低溫CL測量可區分不同深能級缺陷的發光特征，實現位錯類型的精準鑒別。

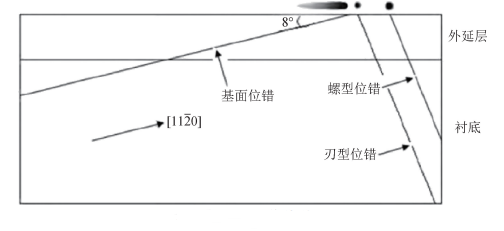

位錯在CL圖像中的原理

2. X射線衍射形貌術

同步輻射單色束X射線形貌術（SMBXT）采用高準直度的同步輻射光源，結合雙晶單色器系統，可獲得<1弧秒的角度分辨率。該技術通過記錄樣品不同布拉格角位置的衍射強度分布，可重建晶體內部的應變場和位錯網絡，特別適用于大尺寸晶片的全場檢測。

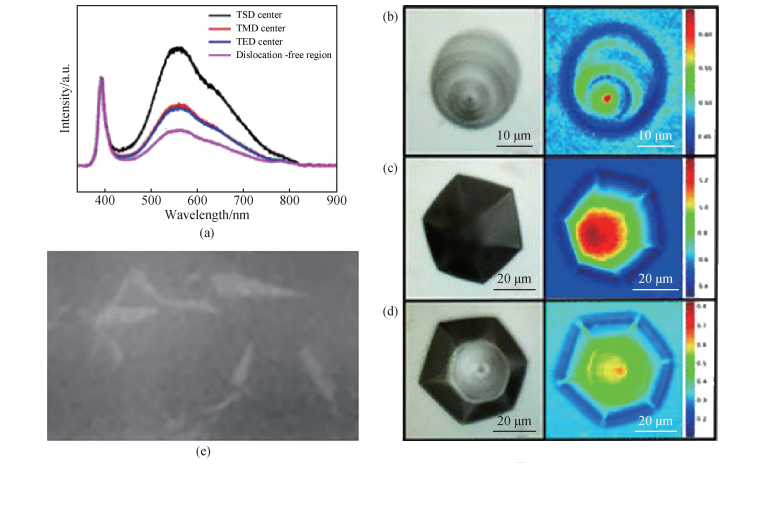

PL 法檢測位錯。&  (a)4H-SiC 的 TSD、TMD、TED、無位錯區測得的 PL 光譜；(b）,（c），（d）TED、TSD、TMD的光學顯微鏡圖像與 PL強度映射圖; (e)BPDs 的 PL 圖像

3. 新型光學檢測方法

（1）光應力檢測技術：基于光彈性效應，通過定量測量晶體雙折射分布來反映應力場與位錯的對應關系，檢測分辨率可達10μm級別。
（2）拉曼光譜技術：研究發現796cm-1特征峰與微管（MP）、TSDs和TEDs存在明確關聯，通過共聚焦拉曼成像可實現亞表面缺陷的三維定位。



光應力技術對 SiC 單晶襯底的表征 &  MP、TSD、TED的拉曼散射峰位圖

三、技術發展趨勢


當前檢測技術正向多模態聯用方向發展，如XRT與CL的協同分析、PL與拉曼的共定位測量等。此外，人工智能技術的引入顯著提升了缺陷識別的自動化水平，基于深度學習的圖像處理算法可實現復雜缺陷形貌的智能分類。這些技術進步為SiC晶體生長工藝的精準調控提供了強有力的表征支撐。



四、結語

上海知明科技半導體材料科技有限公司專注于高端半導體材料的研發、生產和銷售，致力于為客戶提供高品質的藍寶石襯底、碳化硅（SiC）晶圓、單晶硅片、SOI晶圓等核心材料。我們還可以提供超大尺寸單晶硅、柱狀多晶硅，并可定制加工各種類型硅部件、硅錠、硅棒、硅環、硅聚焦環、硅筒、硅排氣環。我們擁有先進的加工設備和成熟的技術工藝，可根據客戶需求提供定制化解決方案，包括特殊尺寸切割、拋光、薄膜沉積等精密加工服務。憑借穩定的供應鏈體系和嚴格的質量控制，我們?yōu)榘雽?dǎo)體、光電子、功率器件等領域提供可靠的襯底材料支持，助力客戶在5G通信、新能源汽車、智能傳感等前沿科技領域?qū)崿F(xiàn)突破。

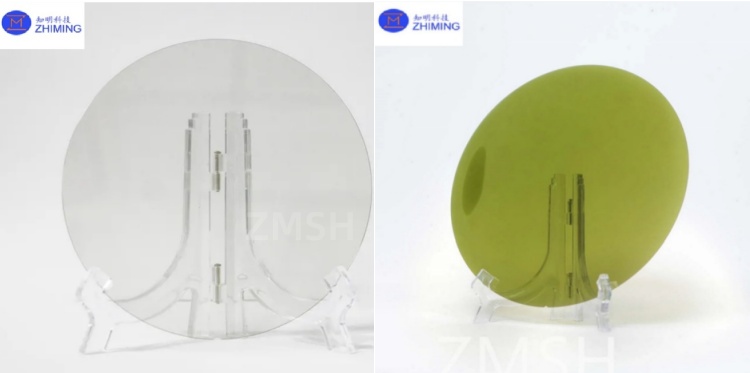

知明SiC襯底 4H-SEMI & 4H-N 型
