玻璃基板時代到來,TGV技術先進封裝

發布時間:2025-01-10

玻璃基板時代到來,TGV技術先進封裝


在高端芯片中,有機基板將在未來幾年達到能力極限,英特爾將生產面向數據中心的 SiP,具有數十個tiles,功耗可能高達數千瓦。此類 SiP 需小芯片間非常密集的互連,同時確保整個封裝在生產或使用過程中不會因熱量而彎曲。雖然硅中介層技術使公司能將芯片的關鍵路徑與快速而致密的硅片連接在一起,但成本相當高,且無法完全解決有機基板的缺點。

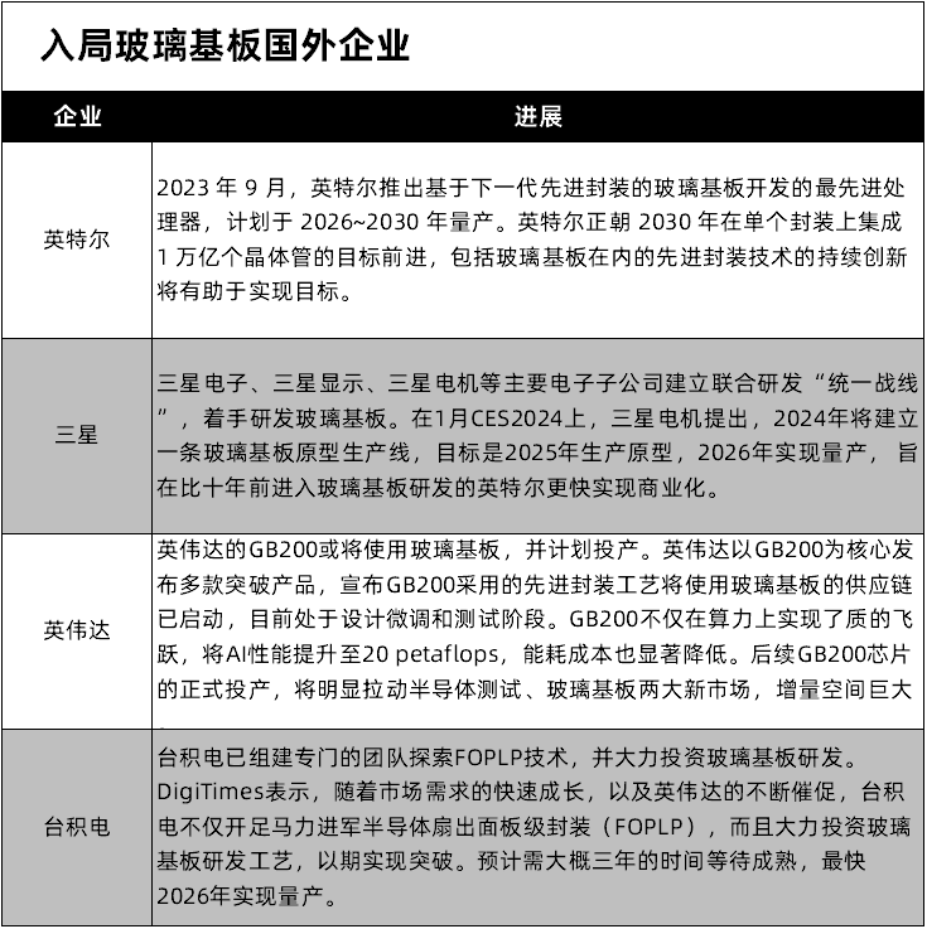

在半導體領域追求推進摩爾定律極限的當下,“玻璃基板”便代表材料環節的競爭。從英特爾的率先入局,到三星、英偉達、臺積電等企業聞風而入,用玻璃材料取代有機基板正成為業內共識。






作為目前先進封裝中的領先技術,臺積電的2.5D芯片封裝技術CoWoS-S是將芯片連接至硅轉接板上,再把堆疊芯片與基板連接,實現芯片-轉接板-基板的三維封裝結構。而玻璃基板封裝技術對其做了改進,將挑戰目前半導體封裝技術的主導地位,有著以下幾大優勢:(1)基板材料:從FC-BGA載板改為玻璃芯基板。(2)中介層:從硅改為玻璃基板。(3)關鍵技術:從硅通孔TSV改成玻璃通孔TGV。

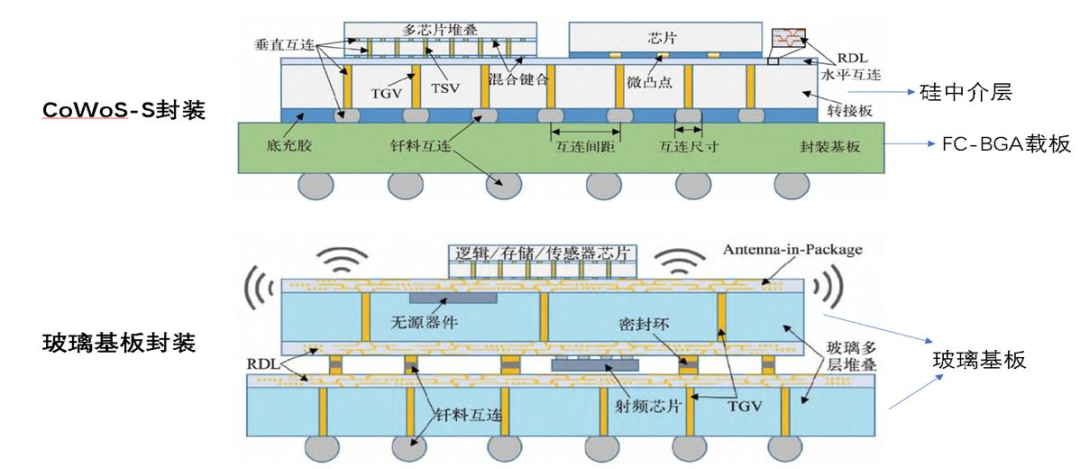

玻璃基板封裝和CoWoS-S封裝結構對比

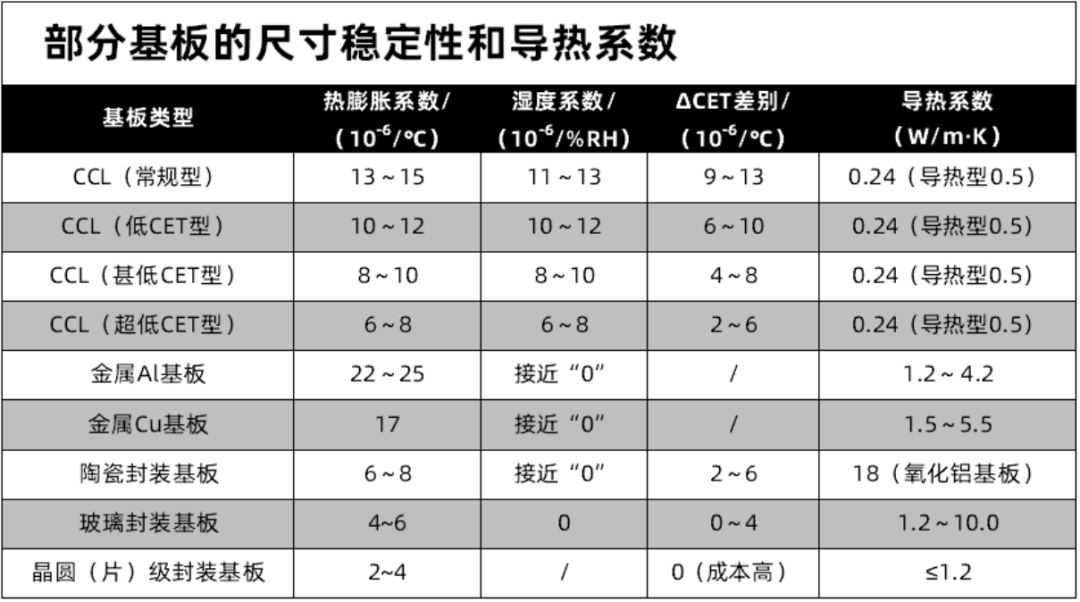

而對于有機基板相比,玻璃基板具有:

(1)超低的平坦度??筛纳乒饪痰慕股罴盎ミB的良好尺寸穩定性。
(2)良好的熱穩定性和機械穩定性。能承受更高溫度,在數據中心應用中更具彈性。
(3)可實現更高的互連密度。使互連密度增加十倍成為可能,對下一代SiP電力和信號傳輸至關重要。

(4)可將圖案變形減少50%。提高光刻的焦深并確保半導體制造更加精密和準確。

但同時,玻璃基板也有著自己的局限性,玻璃基板硬度大、脆性高的特點增加了加工難度。此外,在玻璃基板復雜的生產過程中,需高精度的工藝和設備,對技術要求極高。同時,作為新生事物,玻璃基板的市場接受度也有待提高。

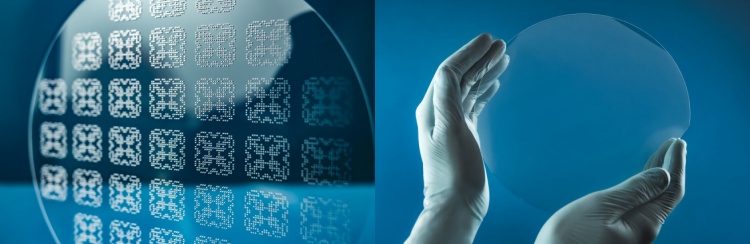

上海知明科技擁有TGV材料多樣性。我們的 TGV 產品由優質材料制成,包括 JGS1 和 JGS2 玻璃,這些玻璃以其卓越的光學清晰度和熱穩定性而聞名;藍寶石,具有優異的硬度和耐刮擦性;BF33 玻璃,以其熱和機械性能而聞名;還有石英,它因其高純度和耐化學性而受到贊賞。

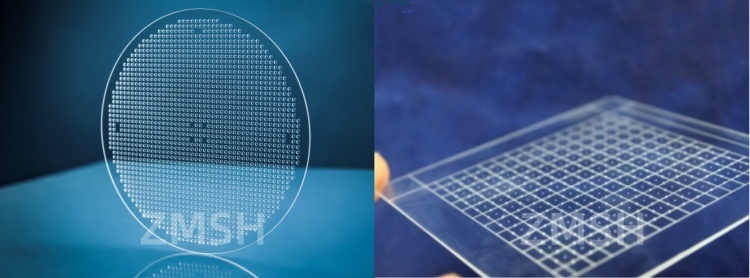

知明TGV玻璃基板



在玻璃基板的備受關注的當下,作為其關鍵技術的TGV玻璃通孔技術也無疑被產業所重視,與硅通孔TSV相比,玻璃通孔TGV的優勢主要體現在以下幾方面:


(1)低成本:大尺寸超薄面板玻璃易于獲取,及不需要沉積絕緣層,玻璃轉接板的制作成本大約只有硅基轉接板的1/8。而硅通孔制作采用硅刻蝕工藝,隨后需氧化絕緣層、薄晶圓的拿持等技術。


(2)優良的高頻電學特性:玻璃是絕緣體材料,介電常數只有硅的1/3左右,損耗因子比硅低2~3個數量級,使襯底損耗和寄生效應大大減小,有效提高傳輸信號的完整性。硅屬半導體材料,傳輸線在傳輸信號時,信號與襯底材料有較強的電磁耦合效應,襯底中產生渦流現象,信號完整性較差。


(3)工藝流程簡單:不需要在襯底表面及內壁沉積絕緣層,且超薄轉接板不需要二次減薄。


(4)機械穩定性強:當轉接板厚度小于100μm時,翹曲仍較小。


(5)大尺寸超薄玻璃襯底易于獲?。?/strong>康寧、旭硝子以及肖特等玻璃廠商可以量產超大尺寸(大于2 m×2 m)和超?。ㄐ∮?0μm)的面板玻璃及超薄柔性玻璃材料。


(6)應用領域廣泛:除在高頻領域外,透明、氣密性好、耐腐蝕等性能優點使其在光電系統集成、MEMS封裝領域有巨大應用前景。







但是同時,TGV技術也面臨著關鍵問題是沒有類似硅的深刻蝕工藝,難以快速制作高深寬比的玻璃深孔等問題。

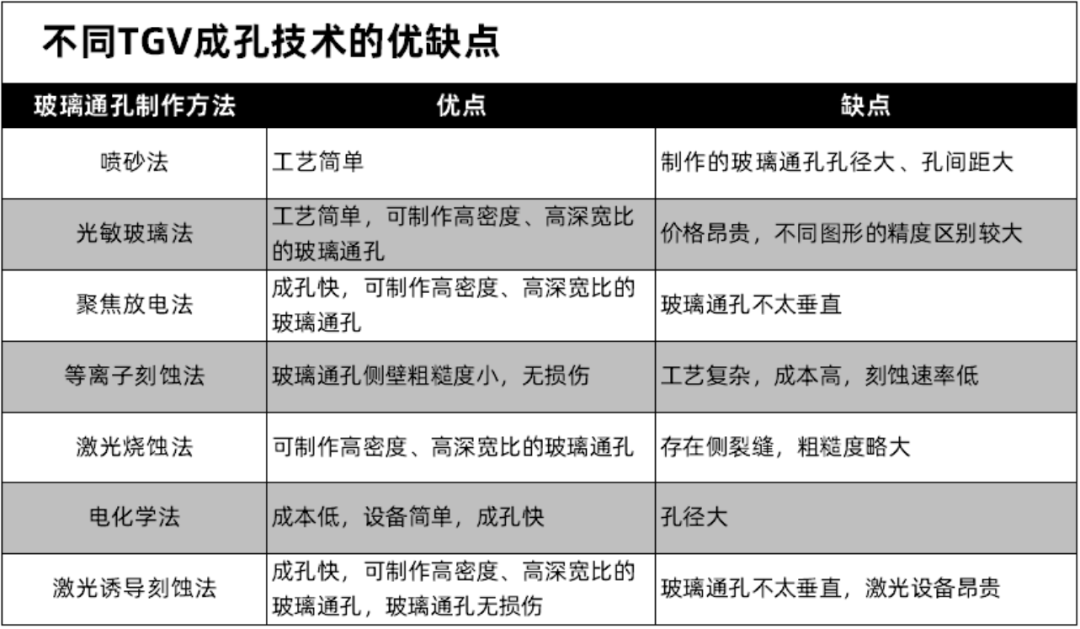

傳統的噴砂法、濕法刻蝕法和激光鉆孔法等都存在一定局限性。等離子體干法刻蝕技術控制精度高,刻蝕表面平整光滑,垂直度好,常用于刻蝕高深寬比結構,但各向同性刻蝕嚴重。由于玻璃襯底上掩膜沉積工藝的限制,在深孔刻蝕時,需要一定的刻蝕選擇比。在保證側壁垂直性與刻蝕選擇比的同時提高玻璃刻蝕速率成為目前研究的難點。


而TGV技術的電鍍時間和成本高、襯底與金屬層間易分層也是限制其發展的問題。TGV的高質量填充技術,與TSV不同,TGV孔徑相對比較大且多為通孔,電鍍時間和成本將增加;且與硅材料相比,玻璃表面平滑,與常用金屬(如Cu)的黏附性較差,容易造成玻璃襯底與金屬層之間的分層現象,導致金屬層卷曲,甚至脫落等現象。


對于半導體行業來說,玻璃基板是下一代先進芯片制造的重要技術,TGV作為玻璃基板的核心工藝技術,還有著很大的市場空間去挖掘。根據業界在玻璃基板上的進展,玻璃基板有望在2026年實現量產。量產只是開始,玻璃基板量產后還需要不斷完善與TGV相關封裝技術的組合,同時在成本和良率上經過驗證,才能確立起在下一代先進芯片制造中的重要地位。


結語


知明在TGV玻璃基板領域以技術創新為驅動,強化質量控制,注重環保與可持續發展,同時提供高性能、定制化的材料解決方案和高效的產品定制加工生產服務。通過這些策略的實施,不僅能夠滿足市場需求,更能引領行業進步,為科技的持續飛躍貢獻力量。

技術創新為核心:持續投入研發,探索新材料、新工藝,如采用先進的熔融下拉法或浮法工藝提升玻璃基板的質量與產量,同時開發低膨脹系數、高耐候性等特殊性能的玻璃,以滿足不同應用場景的需求。

高性能TGV玻璃基板:提供具有優異光學性能、熱穩定性和機械強度的TGV玻璃基板,滿足高清顯示、柔性電子、傳感器等高技術領域?qū)Σ牧系母咭蟆?br />
精密加工技術:采用激光切割、精密研磨拋光等先進加工技術,確保產品尺寸的精確度和表面質量,滿足高精度組件的裝配要求。

定制化材料解決方案:根據客戶特定應用需求,如厚度、尺寸、表面處理等方面的定制,提供一對一的專屬材料解決方案,加速客戶產品開發進程。
