案例研究:知明在新型4H/6H-P 3C-N SiC襯底上的突破

發布時間:2025-02-05
案例研究:知明在新型4H/6H-P 3C-N SiC襯底上的突破


知明一直走在碳化硅(SiC)晶圓和襯底創新的前沿,以提供高性能的6H-SiC和4H-SiC襯底而聞名,這些襯底是先進電子設備發展不可或缺的一部分。為了滿足高功率和高頻應用中對更高性能材料日益增長的需求,知明推出了4H/6H-P 3C-N SiC襯底,擴大了其產品范圍。這款新產品將傳統的4H/6H多型SiC襯底與創新的3C-N SiC薄膜相結合,代表了重大的技術飛躍,為下一代器件提供了新的性能和效率水平。


現有產品概述:6H-SiC和4H-SiC襯底



關鍵特性

晶體結構:6H-SiC和4H-SiC都具有六方晶體結構。6H-SiC具有稍低的電子遷移率和更窄的帶隙,而4H-SiC具有更高的電子遷移率和更寬的帶隙,為3.2 eV,適用于高頻,高功率應用。
導電性:有n型和半絕緣兩種選擇,可靈活滿足各種設備需求。
導熱性:這些襯底的導熱性范圍為3.2至4.9 W/cm·K,這對于高溫環境中的散熱至關重要。
機械強度:基材具有9.2的莫氏硬度,在要求苛刻的應用中提供堅固性和耐久性。
典型用途:通常用于電力電子,高頻設備和需要耐高溫和輻射的環境。
雖然6H-SiC和4H-SiC受到高度重視,但在特定的高功率、高溫和高頻場景下,它們會受到一定的限制。諸如缺陷率、有限的電子遷移率和更窄的帶隙等問題限制了它們?cè)谙乱淮鷳?yīng)用中的有效性。市場越來越需要性能更好、缺陷更少的材料,以確保更高的運行效率。

新產品創新:4H/6H-P 3C-N SiC襯底
為了克服其早期SiC襯底的局限性,知明開發了4H/6H-P 3C-N SiC襯底。這種新型產品利用了3C-N SiC薄膜在4H/6H多型襯底上的外延生長,提供了增強的電子和機械性能。




知明碳化硅襯底 4H/6H-P型





關鍵技術改進

多型和薄膜集成:采用化學氣相沉積(CVD)在4H/6H襯底上外延生長3C-SiC薄膜,顯著減少了晶格錯配和缺陷密度,從而提高了材料的完整性。
增強的電子遷移率:與傳統的4H/6H襯底相比,3C-SiC薄膜提供了優越的電子遷移率,使其成為高頻應用的理想選擇。
改進的擊穿電壓:測試表明,新的基板提供顯著更高的擊穿電壓,使其更適合功率密集型應用。
缺陷減少:優化的生長技術最大限度地減少晶體缺陷和位錯,確保在具有挑戰性的環境中長期穩定。
光電性能:3C-SiC薄膜還引入了獨特的光電特性,特別適用于紫外線探測器和各種其他光電應用。




知明碳化硅襯底 3C-N型




新型4H/6H-P 3C-N SiC襯底的優點

更高的電子遷移率和擊穿強度:3C-N SiC薄膜確保了高功率,高頻器件的卓越穩定性和效率,從而延長了使用壽命和更高的性能。
改進的導熱性和穩定性:具有增強的散熱能力和在高溫下(超過1000°C)的穩定性,基板非常適合高溫應用。
擴展的光電應用:襯底的光電特性拓寬了其應用范圍,使其成為紫外傳感器和其他先進光電器件的理想選擇。
增加化學耐久性:新的基材具有更強的抗化學腐蝕和氧化能力,這對于在惡劣的工業環境中使用至關重要。




應用領域

4H/6H-P 3C-N SiC襯底由于其先進的電學、熱學和光電子特性,非常適合廣泛的尖端應用:

電力電子:其優越的擊穿電壓和熱管理使其成為高功率器件(如mosfet, igbt和肖特基二極管)的首選基板。
射頻和微波器件:高電子遷移率確保了高頻射頻和微波器件的卓越性能。
紫外探測和光電子:3C-SiC的光電特性使其特別適用于紫外探測和各種光電傳感器。




結語

知明推出的4H/6H-P 3C-N SiC晶體襯底標志著SiC襯底材料的重大技術進步。這種創新產品具有增強的電子遷移率,降低的缺陷密度和提高的擊穿電壓,能夠很好地滿足功率,頻率和光電子市場不斷增長的需求。它在極端條件下的長期穩定性也使其成為一系列應用的高度可靠的選擇。

知明鼓勵其客戶采用4H/6H-P 3C-N SiC襯底,以利用其尖端的性能能力。該產品不僅滿足下一代設備的嚴格要求,還幫助客戶在快速發展的市場中獲得競爭優勢。




產品推薦


-支持定制的設計作品;

-立方晶體(3C SiC),由SiC單晶制成;

-硬度高,莫氏硬度達9.2,僅次于金剛石;

-優異的導熱性,適用于高溫環境。

寬帶隙特性,適用于高頻、大功率電子器件。

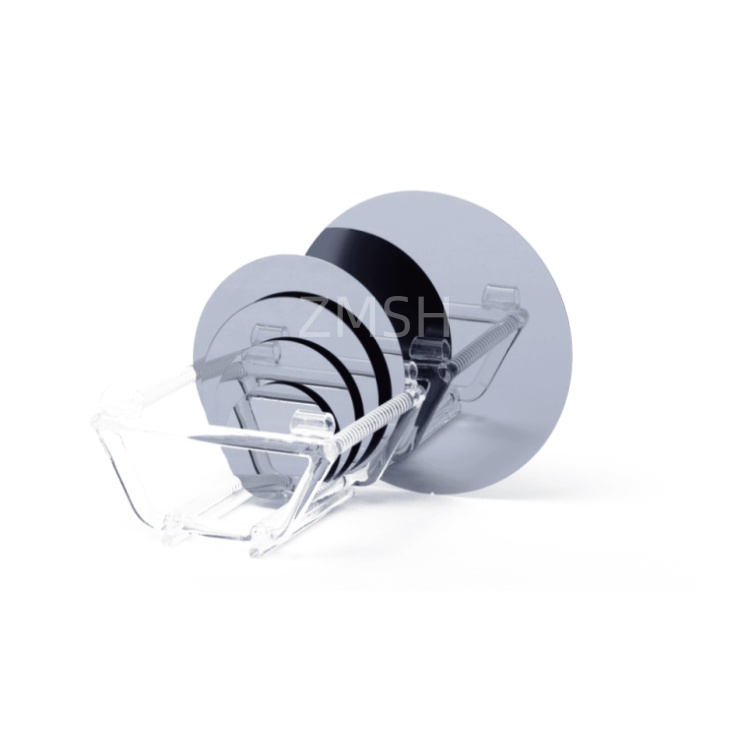

4英寸3C-N型SiC襯底,碳化硅襯底厚350um
